مستشعر عزم الدوران الثابت ذو الحافة المزدوجة الصغيرة الحجم

مستشعر عزم الدوران الثابت ذو الحافة المزدوجة MRT صغير الحجم



نظرة عامة على المنتج

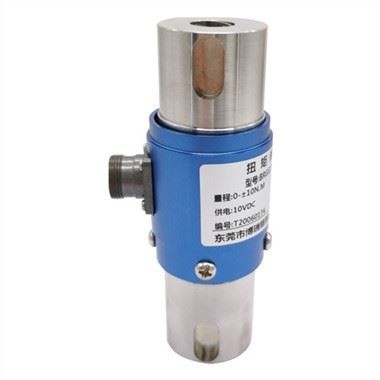

مستشعر عزم الدوران الثابت مصنوع من سبائك الألومنيوم/الفولاذ المقاوم للصدأ عالي الجودة، تصميم هيكل عمود صغير، حجم صغير، خفيف الوزن، سهل التركيب، يوجد 4 فتحات لولبية M4 في كلا الطرفين، طرف واحد ثابت، والطرف الآخر يقيس عزم الدوران. ويستخدم على نطاق واسع في آلات الاختبار. معدات اختبار عزم الدوران لمفاتيح عزم الدوران والصمامات والمحامل التي تكون زاوية دورانها أقل من 360 درجة.



سمات

• تصميم مدمج ومنخفض المظهر: تتميز هذه المستشعرات بتكوين تركيب مصغر من الحافة إلى الحافة، مما يسمح لها بدمجها في المساحات الضيقة والتطبيقات المدمجة.
• دقة عالية: توفر دقة عالية مع عدم خطية منخفضة، عادةً حوالي 0.2% أو أفضل.
• الحماية من التحميل الزائد: غالبًا ما تتمتع الطرز ذات السعة المنخفضة بحماية من التحميل الزائد لمنع حدوث ضرر أثناء التثبيت أو التحميل الزائد
• تقنية قياس الضغط: تستخدم الرقائق المعدنية أو تقنية قياس الضغط المرتبط لقياس عزم الدوران بدقة.
• القياس ثنائي الاتجاه: قادر على قياس عزم الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة.
• نطاق قياس واسع: متوفر بمجموعة من السعات، بدءًا من 0.04 نيوتن متر وحتى 60 نيوتن متر أو أعلى لتصميمات الحواف المصغرة.
• البناء المتين: غالبًا ما يكون مصنوعًا من الألومنيوم أو الفولاذ المقاوم للصدأ ومؤكسد لضمان المتانة في البيئات الصناعية.
• موصل أو مخرج كابل: قم بتوفير إشارة خرج كهربائية، عادةً mV/V، من خلال موصل أو واجهة كابل.





المعايير الفنية

معامل	المؤشر الفني		معامل	المؤشر الفني
يتراوح	{{0}}.1، 0.2، 0.5، 1، 2، 3، 5، 10 نيوتن متر		تردد الاستجابة	100μS
حساسية	1.5±10% ملي فولت/فولت		مقاومة العزل	أكبر من أو يساوي 5000MΩ/100VDC
الناتج صفر	±1% F.S.		جهد الاثاره	10VDC(9-15VDC)
غير خطية	±0.1, 0.3% F.S.		نطاق تعويض درجة الحرارة	-10 ~ 60 درجة
التباطؤ	أقل من أو يساوي ±0.05% FS		درجة حرارة العمل	-20 ~ 65 درجة
التكرار	أقل من أو يساوي ±0.05% FS		الزائد السلامة	150% F.S.
زحف	أقل من أو يساوي ±0.03% FS/30min		الزائد الشديد	200% F.S.
الانجراف حساسية درجة الحرارة	0.03% FS / 10 درجة		حجم الكابل	Ø5.2×3m
انجراف درجة الحرارة صفر	0.03% FS / 10 درجة		توصيلات كهربائية	أحمر/E+، أسود/E-، أخضر/S+، أبيض/S-
مقاومة الإدخال	350, 750±10Ω		مادة	الألومنيوم والفولاذ المقاوم للصدأ أو سبائك الصلب
مقاومة الإخراج	350, 700±5Ω		طلب آخر	قابل للتخصيص



البعد (مم)







تفاصيل المنتج





طلب



علم الروبوتات:قياس عزم الدوران في المفاصل الروبوتية، والقابضون، والمؤثرات النهائية للتحكم في القوة والتغذية المرتدة.

اختبار السيارات:قياس عزم الدوران المشدود على أدوات التثبيت، والتحقق من ومعايرة مفاتيح عزم الدوران والمفكات المستخدمة في تجميع السيارات.

الأتمتة الصناعية:مراقبة عزم الدوران في الآلات الدقيقة وأدوات التجميع ومعدات التحكم في العمليات.

أجهزة طبية:قياس عزم الدوران في الأدوات الجراحية والأطراف الصناعية وأجهزة إعادة التأهيل.

منتجات المستهلك:استشعار عزم الدوران في الأدوات الكهربائية والأجهزة والإلكترونيات الاستهلاكية.

البحث والاختبار:تمكين الحصول على بيانات عزم الدوران بدقة في إعدادات المختبرات وأجهزة الاختبار.



يسمح تصميم الحافة المدمجة بدمج مستشعرات عزم الدوران المصغرة هذه في المساحات الضيقة، مع الاستمرار في توفير دقة عالية، وعدم خطية منخفضة، وبنية متينة لتطبيقات قياس عزم الدوران الثابت حيث تكون المساحة محدودة.
